Producción de sonido e iluminación para un escenario en Leioa

La producción técnica de un escenario al aire libre para una programación artística continua exige una planificación rigurosa, equipamientos de alta fidelidad acústica y un equipo humano coordinado. En este caso de estudio se analiza la solución implementada para garantizar la máxima cobertura y calidad técnica durante cinco días de evento.

El montaje en cifras

Resumen técnico de los recursos de ingeniería, iluminación y personal asignados al proyecto:

Diseño y simulación acústica en 3D (RDNet Shape)

Para asegurar una cobertura de presión sonora uniforme en todo el recinto urbano al aire libre, se realizó un estudio previo de simulación acústica en 3D (reporte técnico del 13 de junio redactado por el ingeniero Alvaro Arredondo) configurado con los siguientes parámetros:

• Configuración del Line Array (L/R): Cada arreglo colgante lateral de 6 recintos RCF TT+ Audio GTX 10 se suspendió mediante un flybar FL-B 006 a una altura de 6.0 metros (distancia de la caja inferior al suelo de 4.22 metros), aplicando un ángulo de inclinación vertical (tilt) de -6.5°. La carga total por lado se fijó en 223.0 kg, garantizando un factor de seguridad estructural de 23.0.
• Ángulos de splay progresivos: Para conseguir una cobertura de presión uniforme y compensar la pérdida de presión por distancia, los splay entre cajas se ajustaron a: 0.0° / 0.7° / 1.7° / 0.7° / 1.7° / 1.7° desde la caja superior a la inferior (organizados en 2 carros de transporte por lado).

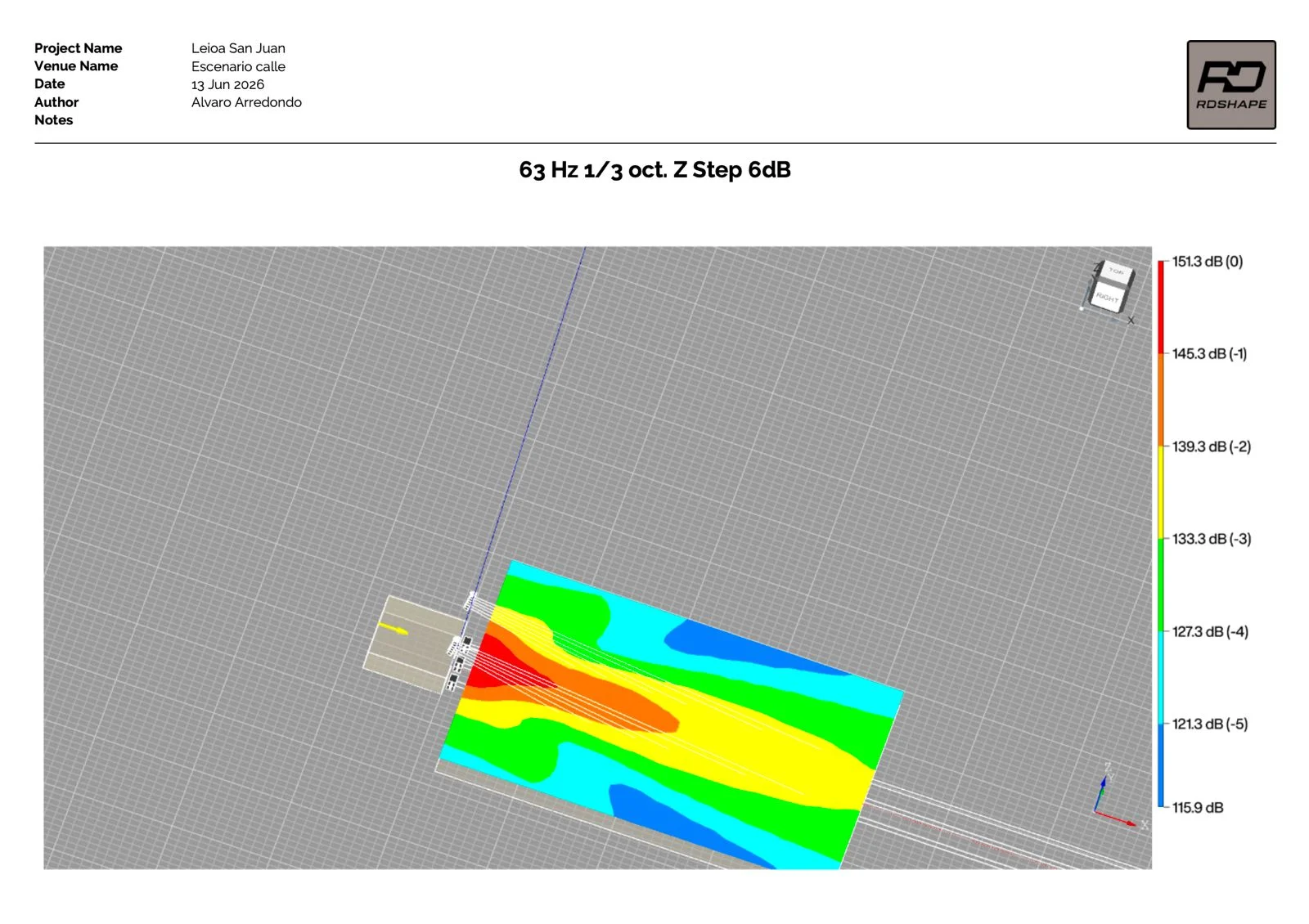

• Distribución frontal de subgraves GTS 29: Se colocaron en el suelo en 3 clusters de 2 unidades cada uno (Cluster izquierdo a -3.3m, cluster central a 0.0m y cluster derecho a 3.3m respecto al eje del escenario). Esta disposición de subgraves optimizó el acoplamiento acústico en exteriores y el control de dispersión horizontal en baja frecuencia (diseño validado mediante simulación a 63 Hz).

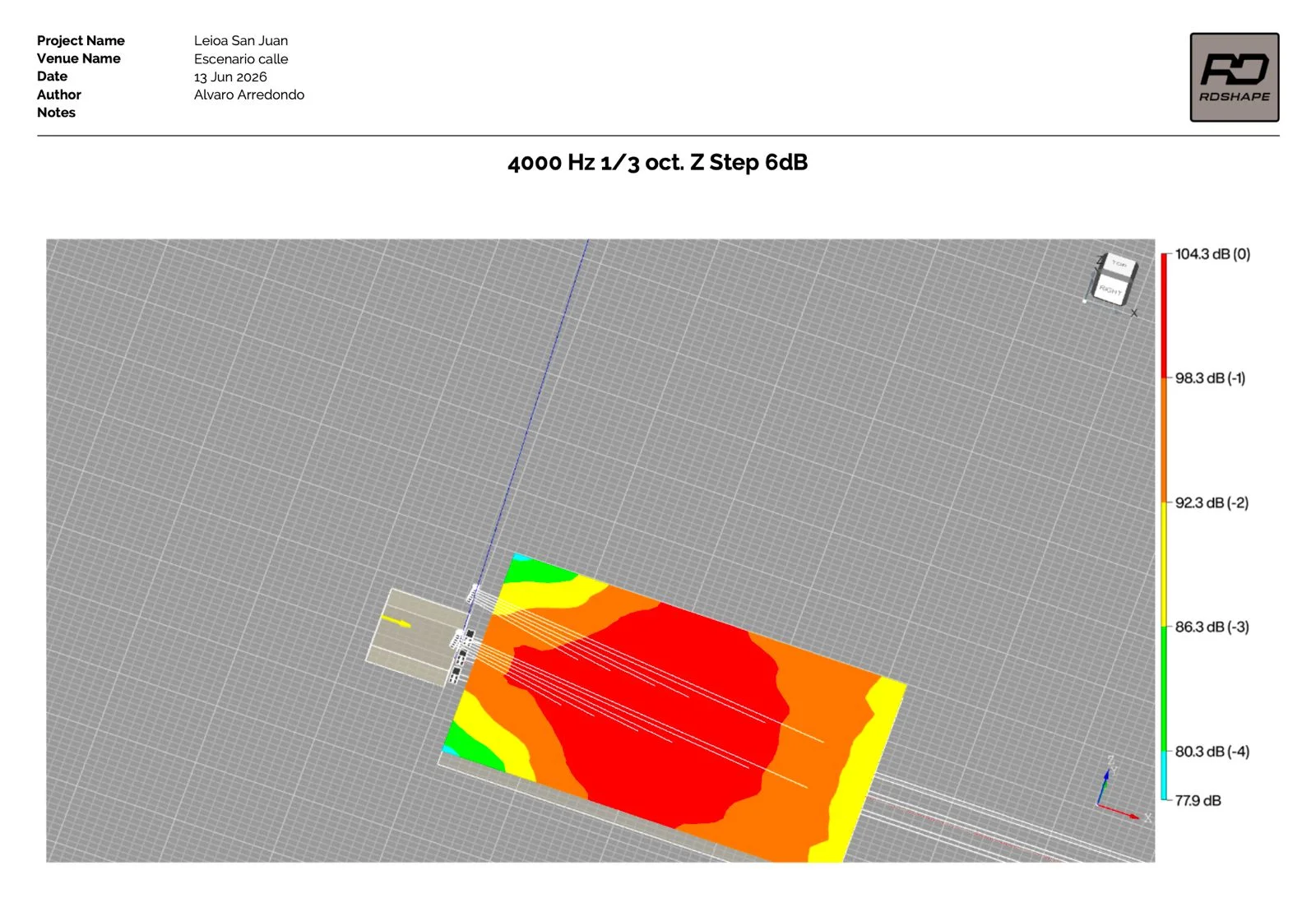

• Control de altas frecuencias: La dispersión y respuesta de presión se optimizaron en 4.000 Hz, garantizando la inteligibilidad de la voz y el brillo acústico en todo el recinto al aire libre.

Equipamiento de sonido instalado

La cobertura sonora de este espacio al aire libre requirió potencia y control preciso de la dispersión acústica. Para lograrlo, se instaló un sistema de sonido en formato alquiler de line array de alta gama configurado de la siguiente manera:

• Sistema de PA principal: 6 recintos line array RCF TT+ Audio GTX 10 por lado, suspendidos del ground support frontal para asegurar una cobertura homogénea desde las primeras filas hasta el fondo del recinto.
• Refuerzo de bajas frecuencias: 6 subgraves RCF TT+ Audio GTS 29 de alta presión en el suelo, optimizados para una respuesta limpia en exteriores.
• Refuerzo frontal (Front-fill): 2 recintos RCF TT+ Audio GT 8 para dar cobertura a las primeras filas de público.
• Sistema de monitores en escenario: 6 recintos autoamplificados de alta fidelidad RCF NX 912-A para garantizar una referencia acústica clara para los artistas.
• Control FOH con Midas M32 y Stagebox DL32: Permitió la gestión de señales de escenario y la mezcla principal de forma digital.

Diseño de iluminación instalado para el escenario

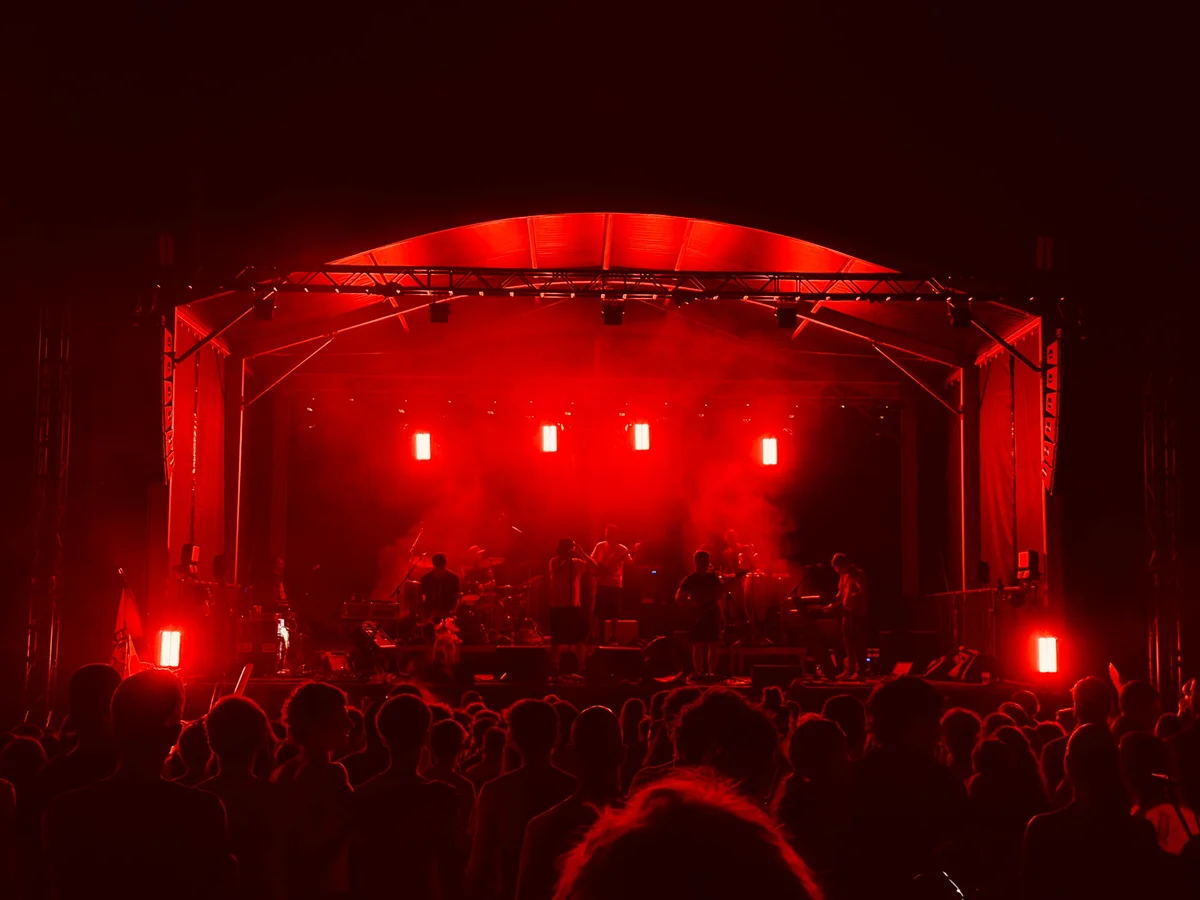

Para la iluminación del escenario se utilizó un sistema completo de cabezas móviles, wash, blinders, strobes, proyectores IP, paneles LED y láser, preparado para cubrir la programación durante los cinco días de evento.

El objetivo fue adaptar la escena a cada actuación, combinando iluminación frontal, contra, efectos de movimiento, wash de color, golpes de luz y recursos visuales para los momentos de mayor intensidad.

El control de iluminación se realizó con Avolites T3 Wing, lo que permitió operar escenas, efectos, movimientos, strobes, wash, blinders, paneles LED, láser y atmósfera escénica durante las actuaciones.

Equipo de iluminación utilizado:

• 8 x E BEAM 14
• 6 x E WASH 1915
• 2 x E BLINDER 4 DUAL
• 6 x E FLASH 300 FX
• 4 x E PAR 1612 IP
• 2 x E PANEL 2420 IP
• 2 x E PANEL 4820 IP
• 1 x Laserworld PL-20.000RGB MK2 (Láser de alta potencia)
• Control de iluminación con Avolites T3 Wing

Equipo técnico durante el evento

El personal técnico a cargo de la producción y control durante los 5 días de programación en Leioa estuvo compuesto por:

• Técnico de PA: Responsable de la mesa principal FOH, encargándose de la mezcla, ecualización y el volumen final en el recinto.
• 2 Técnicos de escenario: Encargados de la logística del escenario, el patch de audio, microfonía y asistencia directa a los artistas durante los cambios de set.
• Técnico de iluminación: Operador de la mesa de luces, responsable del diseño de iluminación en vivo y de coordinar los efectos visuales con el ritmo de cada espectáculo.

Coordinación técnica y cambios de escenario

Al contar con varias bandas consecutivas, incorporamos un splitter de 32 canales para distribuir las señales entre PA y monitores y agilizar los cambios de grupo. Esto permitió realizar transiciones más rápidas, ordenadas y fluidas entre actuaciones.

El sábado coincidieron además varias producciones de Sonido Norte. Para atenderlas correctamente, organizamos una rotación planificada del personal técnico, manteniendo en todo momento la cobertura necesaria en cada evento y garantizando la continuidad del servicio.

Desarrollo del montaje y resultados

El montaje del escenario y los equipos se dividió en fases planificadas para garantizar la seguridad estructural y la correcta calibración acústica:

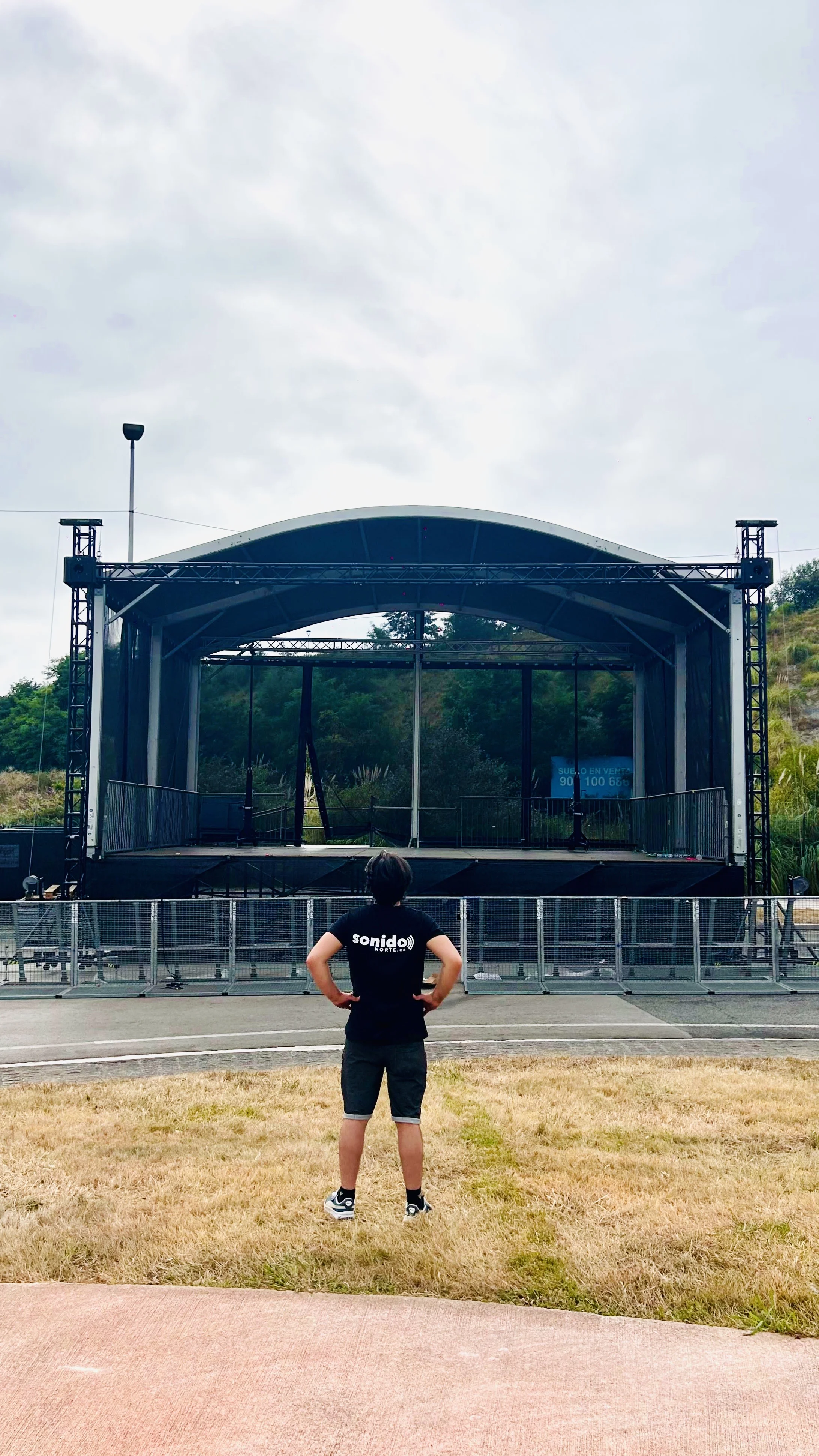

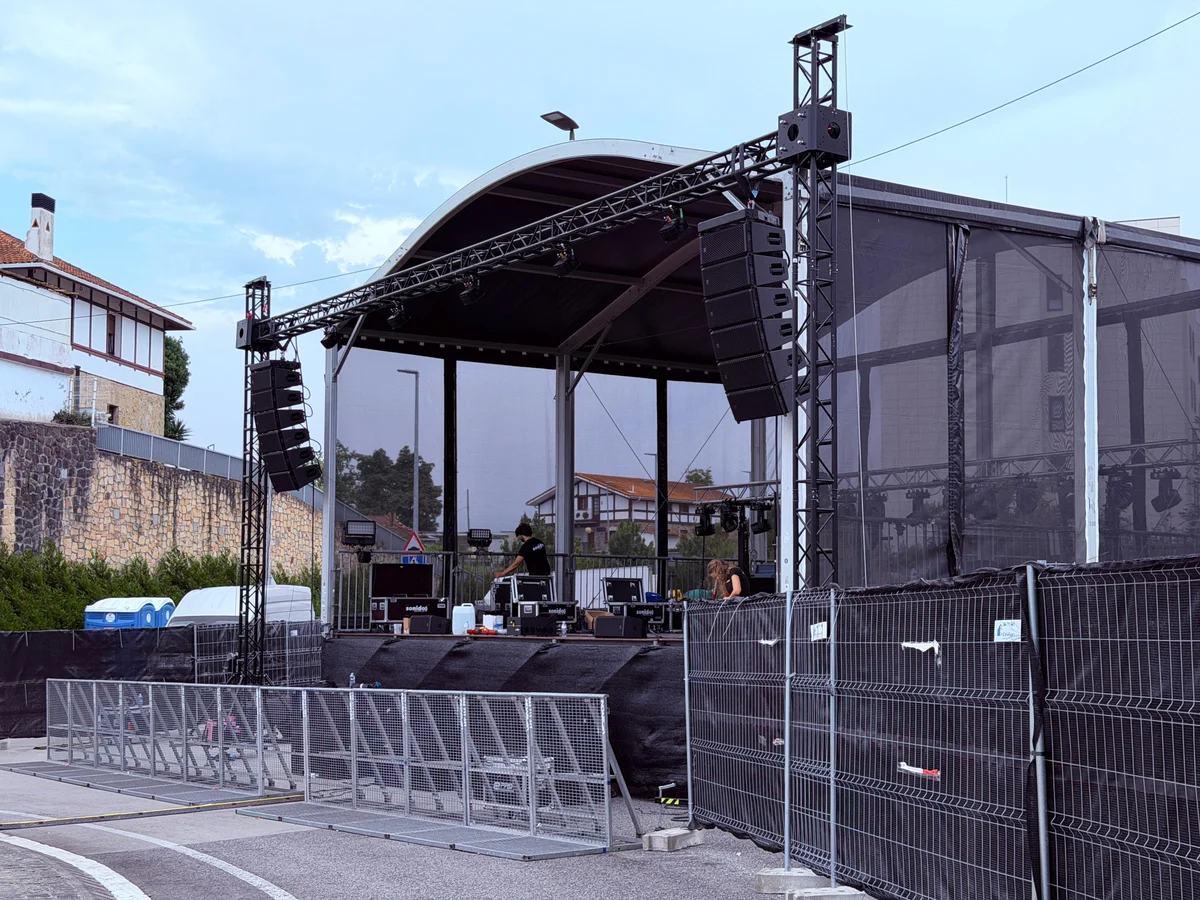

• Lunes 15 de junio (Montaje del Ground Support): Se instaló la estructura del puente frontal de truss y el puente trasero de iluminación. Los técnicos fijaron los anclajes y anclaron las bases de las torres elevadoras siguiendo los protocolos de seguridad.

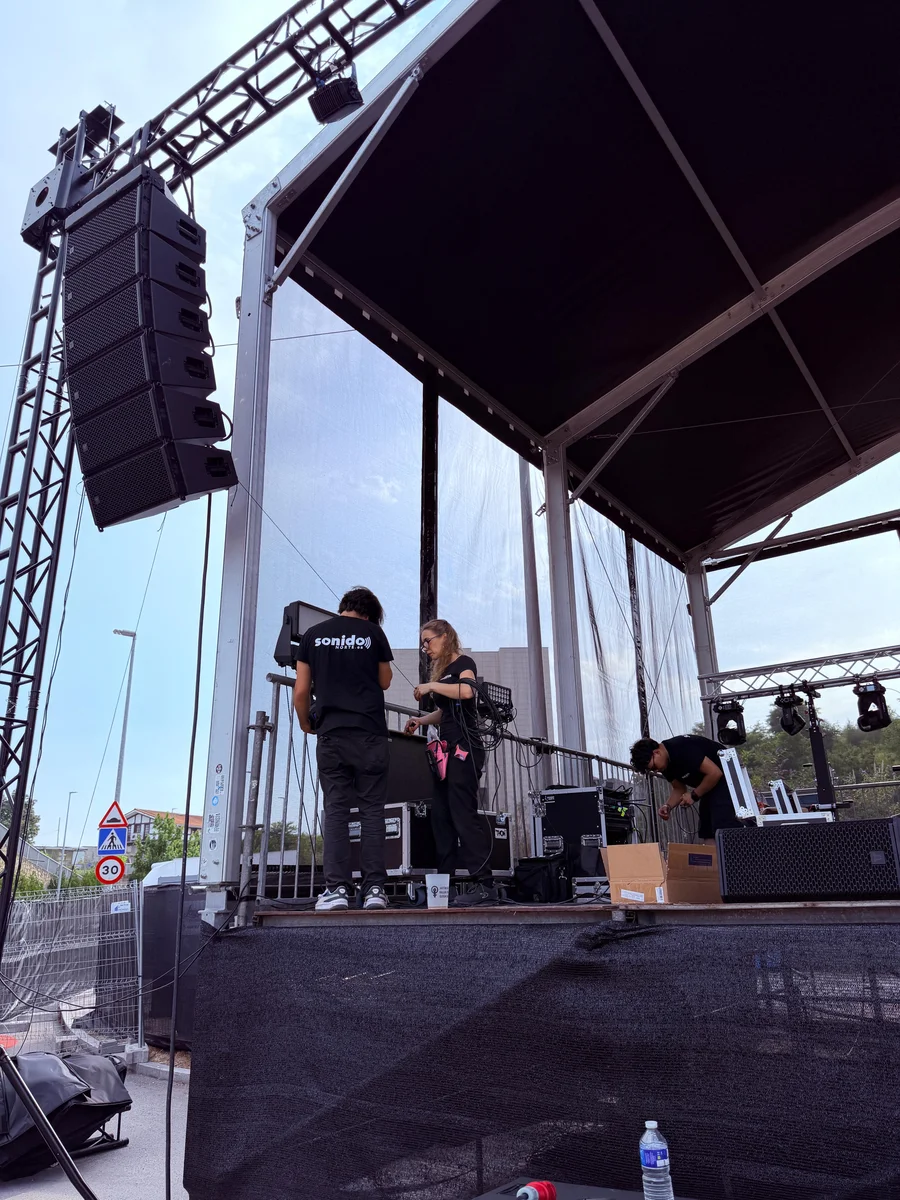

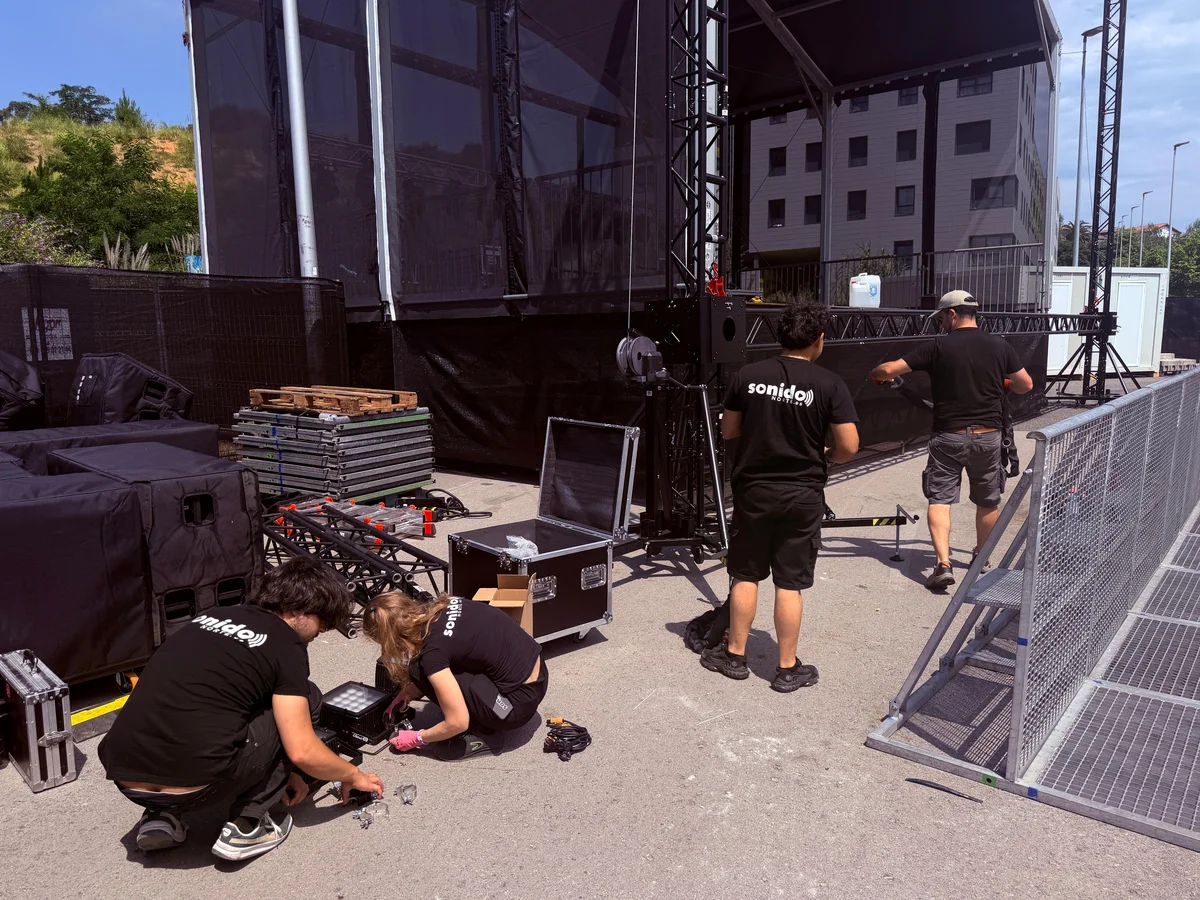

• Jueves 18 de junio (Montaje de Equipamiento): Se procedió al colgado y elevación de los arreglos del Line Array RCF TT+ Audio GTX 10, la colocación de los subgraves GTS 29 en el suelo y el colgado de proyectores, cegadoras y cabezas móviles en las estructuras.

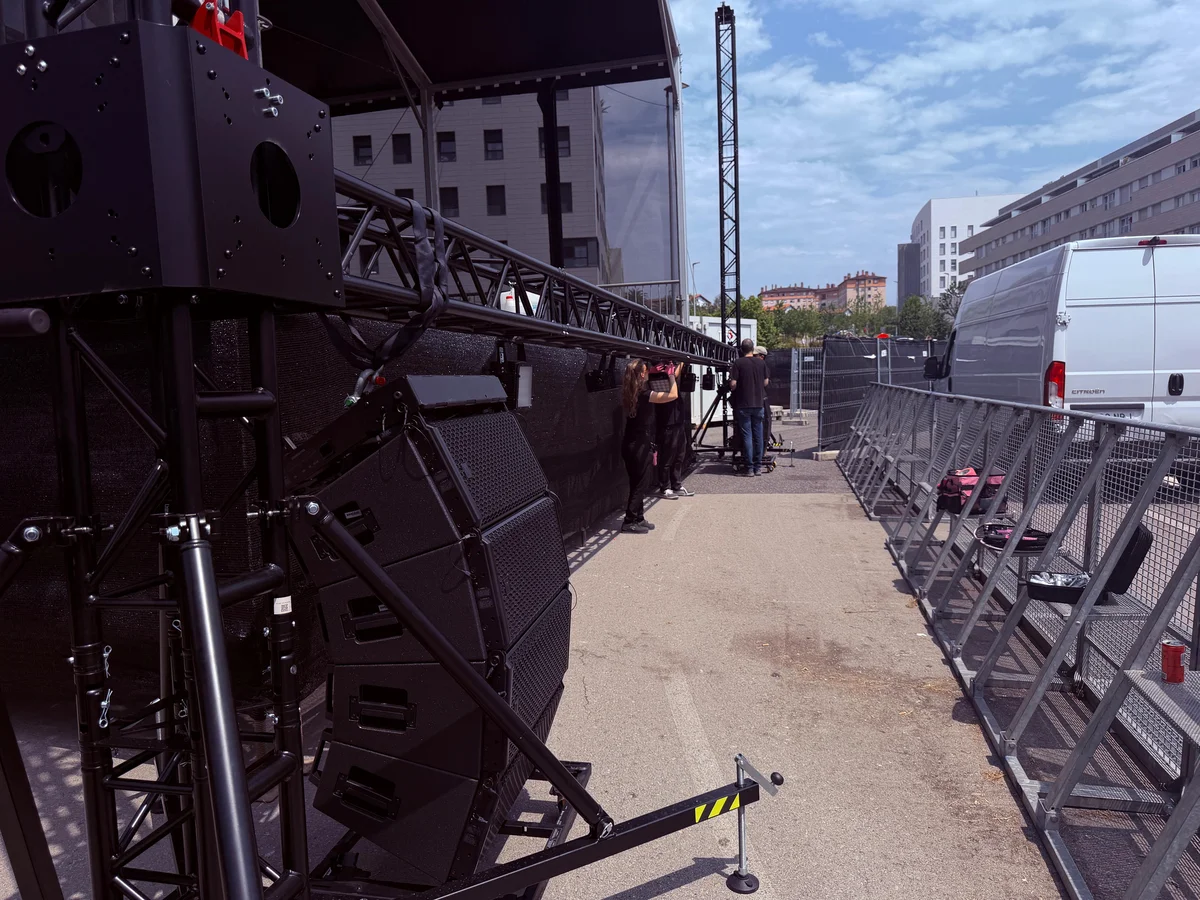

• Viernes 19 de junio — Mañana (Ajuste acústico y pruebas): Los técnicos realizaron la alineación de fase y retardo (delay) del sistema line array, subgraves GTS 29 y front-fills GT 8 utilizando el software de control y ajuste en tiempo real RDNet. Asimismo, se enfocaron los proyectores y se hicieron las pruebas de luces en la consola Avolites.

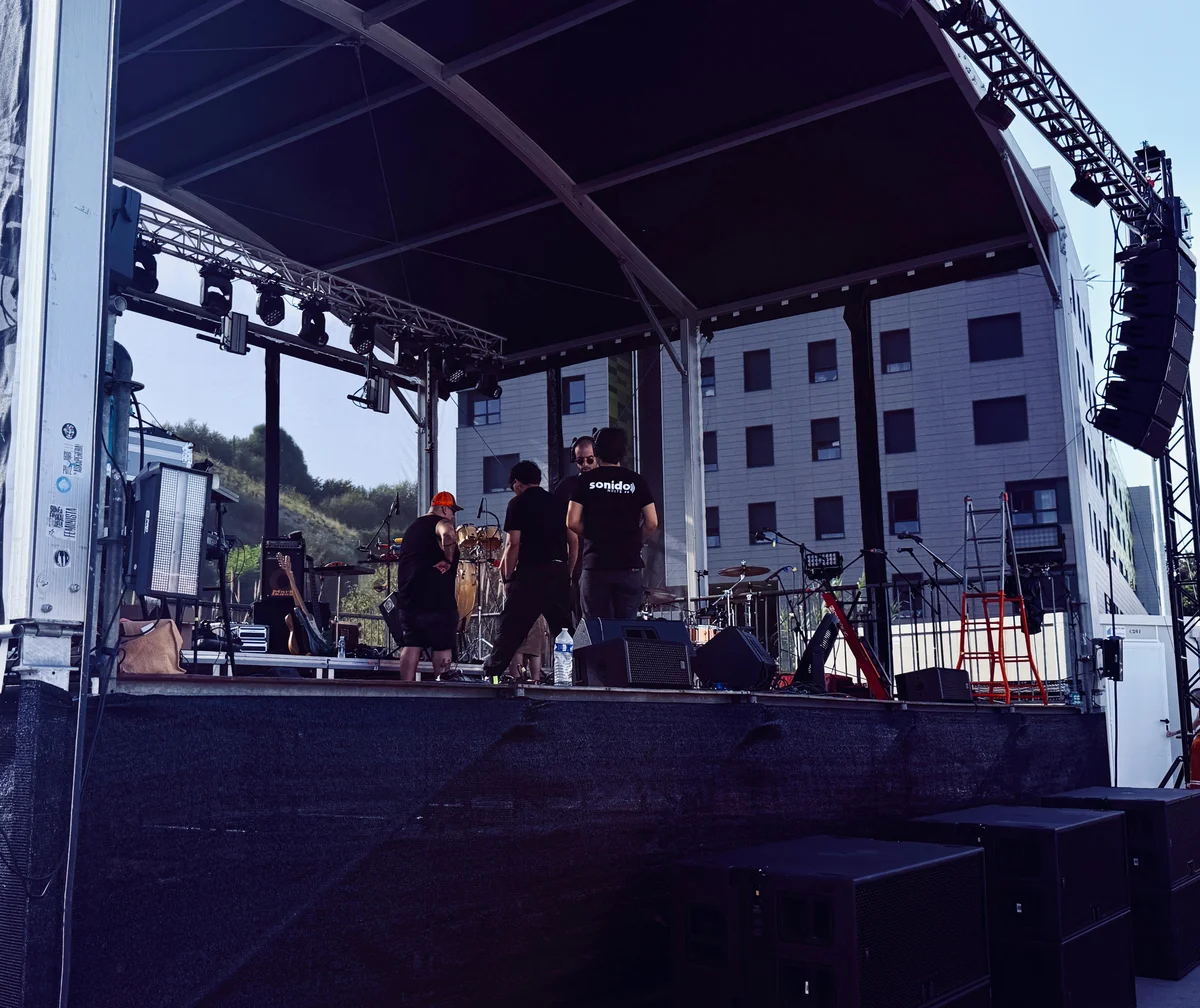

Las actuaciones se desarrollaron del 19 al 23 de junio sin incidencias técnicas. El sistema RCF TT+ Audio GTX 10 garantizó una cobertura uniforme en todo el recinto urbano al aire libre, y el splitter analógico permitió transiciones ágiles entre bandas consecutivas. El servicio de iluminación espectacular y sonido se mantuvo estable y continuo a lo largo de las cinco jornadas.

Actualización — Domingo 21 y lunes 22 de junio: sesiones DJ

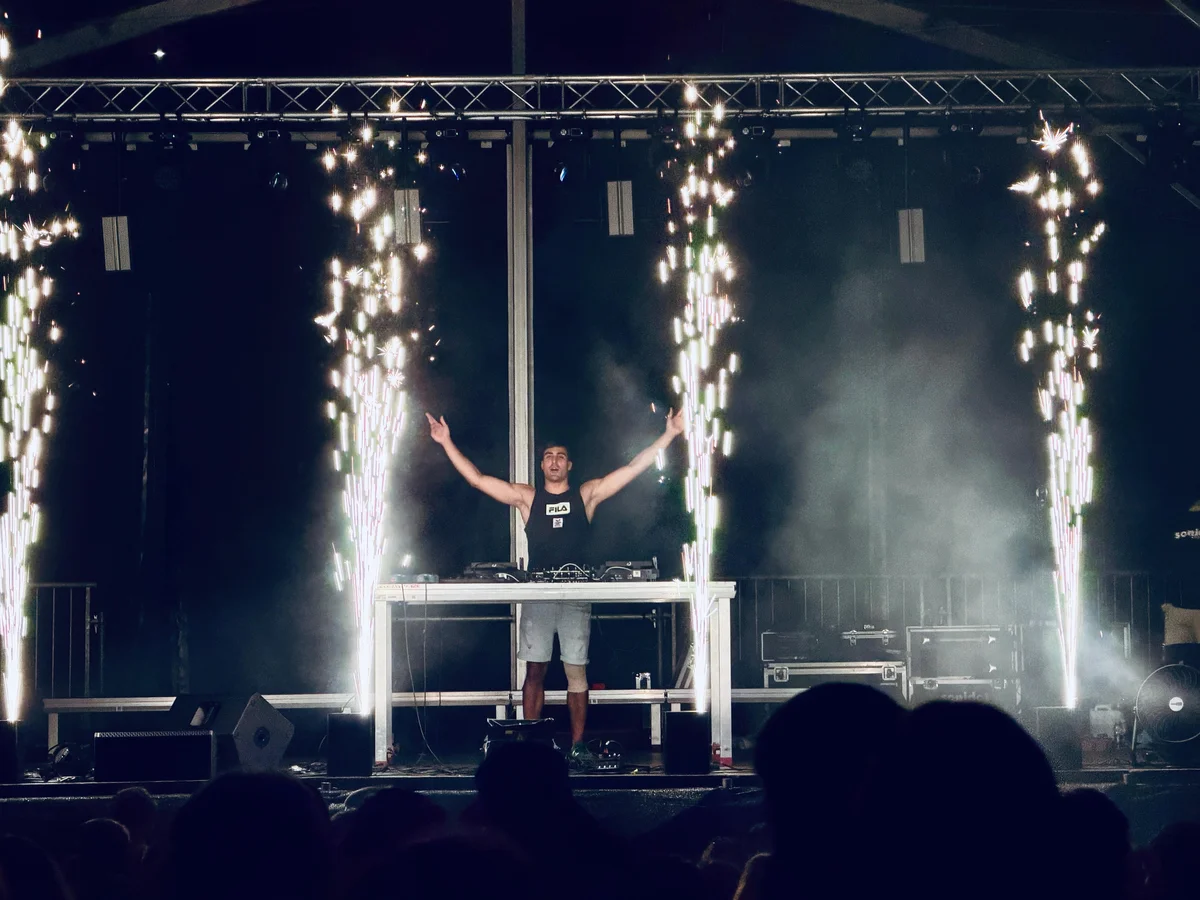

Durante las madrugadas del domingo 21 y del lunes 22, el escenario acogió sesiones DJ (incluyendo la actuación de DJ Javontxo), con el sistema de subgraves GTS 29 y la iluminación operada en directo.
